JRD系列热风拉幅定型机

产品用途及主要技术参数
该机适用于机织物及针织物的脱水、整理、烘干、焙烘及热定形。

型 式

热风循环

热源

载热油或城币煤气、电加热

车别

分左、右型

持布
形式

针铗或布铗、针布两用铗

公称
宽度

1800-3400mm

落布
形式

摆卷两用落布

调幅
范围

900-3200mm

探边
形式

高精度红外探边

公称速度

100m/min

导轨
形式

铁铸导轨

超喂率
范围

-10%-+100%

烘房
节数

N节,每节长3m

烘房
温度

220℃

装机容量

以(180型8节计)130Kw

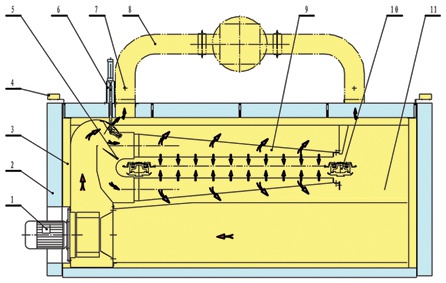

热风循环干燥室

1 热风循环系统 2 保温板 3 机架 4 走线槽 5 上下风量调节
6 顶排气装置 7 排气风量调节 8 排气风管 9 喷风管 10 导轨 11 换热器

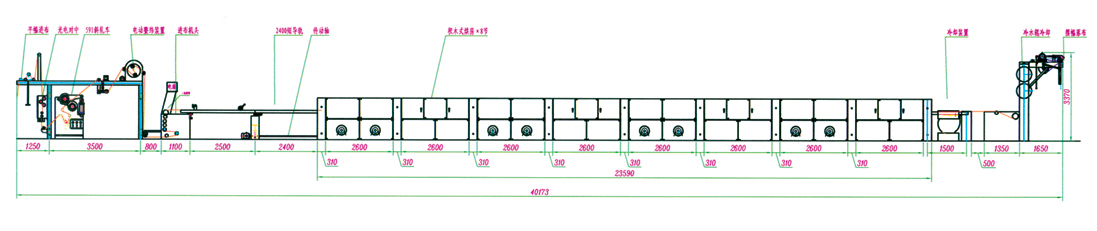

工艺流程图

点击查看大图


附属零件

※三指式静音型展边器, 本体由高强度铝合金经 热处理制造完成,具备 坚韧质轻之优点,针织 布、平织布皆能使用, 除了定型机外,亦可配 合各种需要展边的机器 使用。

※同步式毛刷超喂压针装 置由电机、气缸、超喂轮、 压针轮组成,采用变频控 制,左右入布一致,入布 张力可借助于按钮作连续 调整。

※布边跟踪装置:采用交流电机及 齿条传动结构,红外线及变频控 制,在高速下也能准确跟踪布边。

※每区烘箱都有一组热煤油比 例式温度控制调节阀,可以随 时设定适当的工作温度,控制 精度高。

※每区烘箱都有一组热煤油比 例式温度控制调节阀,可以随 时设定适当的工作温度,控制 精度高。

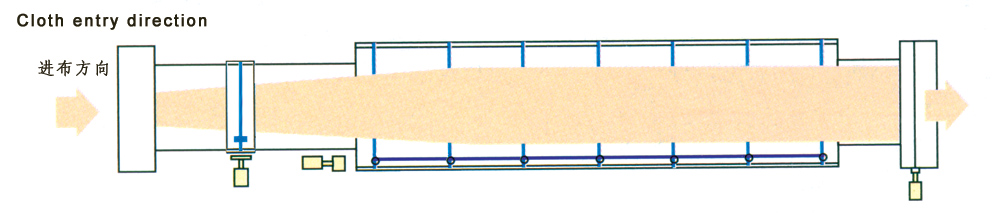

门幅调节系统

点击查看大图

集体调幅方式:进布端烘房上设一或二个单独电机调幅,其余采用通轴调幅。

进布组合装置
提供多种形式的进布组合装置,供用户按需求选择

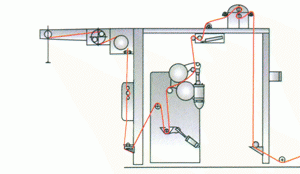

平幅进布→浸轧组合装置

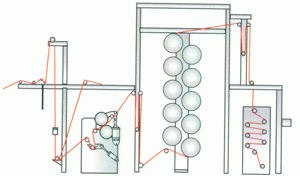

平幅进布→浸轧→烘筒烘干进布组合


落布组合装置
提供多种形式的落布组合装置,供用户按需求选择
摆幅与卷装两用落布装置

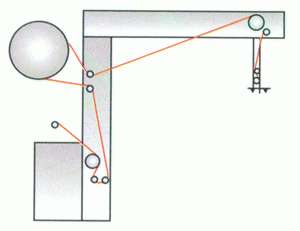

摆臂落布装置
